Обзор ноутбука Dell Latitude D610

Обзор ноутбука Dell Latitude D610 на базе платформы Sonoma

Мобильный чипсет Intel 915GM: достойный преемник 855GME?

Как летит время...

С момента объявления второго поколения мобильной платформы Centrino под кодовым названием Sonoma прошло уже четыре месяца. В то время отсутствие соответствующих тестовых ноутбуков не позволило нам тщательно изучить новый чипсет Intel 915GM, отличающийся встроенным графическим ядром и интерфейсом PCI Express. Кроме того, мы так и не смогли ответить на вопрос, насколько новый чипсет превосходит своего AGP-предшественника 855GME.

Сегодня как раз настало самое время сравнить производительность системы и графического ядра первого и второго поколений Centrino. В качестве современного ноутбука на платформе Sonoma с чипсетом 915GM мы взяли модель Dell Latitude D610. В качестве ноутбука Centrino первого поколения мы выбрали модель класса "сделай сам" - Uniwill223II0.

Перед тем, как мы детально рассмотрим Dell Latitude D610, позвольте вкратце рассмотреть технические инновации, которые появились в ноутбуках с приходом чипсета 915GM.

915GM против 855GME

Чипсет 915GM входит в линейку Mobile Intel 915 Express, которая также известна под кодовым названием Alviso.

Кроме шины стандарта PCI Express, Alviso знаменует дебют мобильных процессоров с более высокой частотой FSB и экономичной памяти DDR2. Более того, чипсет позволяет устанавливать в ноутбуки устройства SATA, использовать звуковую карту стандарта Intel High Definition Audio и новый интерфейс ввода/вывода Expresscard.

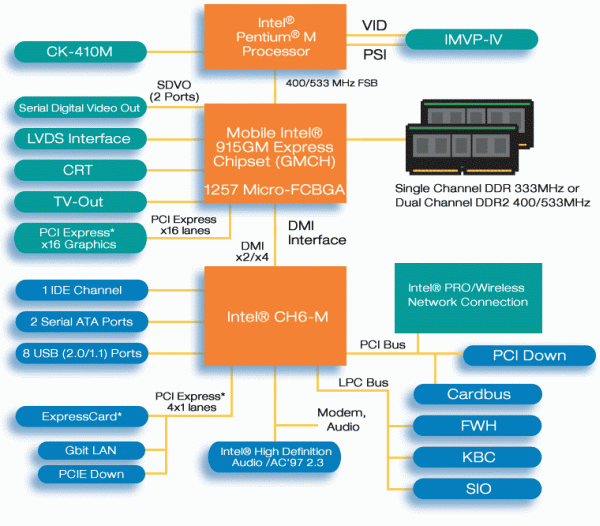

Схема чипсета Mobile 915GM.

915GM использует графическое ядро Graphics Media Accelerator (GMA) 900, которое также можно встретить в настольных чипсетах 915G и 925G. Соответственно, ядро совместимо с DirectX 9, но поддерживает его не полностью аппаратно. То есть четыре пиксельных конвейера реализованы аппаратно, а вершинный блок опирается на ресурсы центрального процессора. Выделенные же графические решения, с другой стороны, обеспечивают полную аппаратную поддержку DirectX 9. Поэтому производительность вершинных программ (следовательно, и 3D-производительность) GMA900 зависит от скорости CPU.

915GM против 855GME, продолжение

Подобно предшественнику, 915GM для видеопамяти использует оперативную память, динамически забирая до 224 Мбайт. Intel называет технологию динамического выделения памяти Digital Video Memory Technology или DVMT. Если объяснить её в двух словах, драйвер GMA900 "кажется" операционной системе приложением, которое забирает динамическую память от Windows по требованию 3D-приложения типа игры, а затем отдаёт эту память обратно, когда она больше не требуется. Так как графическая память находится в системной, работа с такой памятью всегда будет медленнее, чем у графического чипа с выделенной памятью. В целом, мы получаем компромисс между стоимостью системы и производительностью.

Пропускная способность FSB и шины памяти
Процессор	Чипсет	FSB	Память
Pentium-M 770Кэш L2 2 Мбайт	I915M	533 МГц (133 МГц QDR)4,2 Гбайт/с	Двухканальная DDRII-5338,5 Гбайт/сОдноканальная DDRII-5334,2 Гбайт/с
Pentium-M 765Кэш L2 2 Мбайт	I855M	400 МГц (100 МГц QDR)3,2 Гбайт/с	Одноканальная DDR3332,6 Гбайт/сОдноканальная DDR2662,1 Гбайт/с
Pentium 4 5701 MB L2-Cache	I925X	800 МГц (200 МГц QDR)6,4 Гбайт/с	Двухканальная DDRII-5338,5 Гбайт/с
Pentium 4 EE1MB L2 / 2 MB L3	I925XE	1066 МГц (266 МГц QDR)8,5 Гбайт/с	Двухканальная DDRII-5338,5 Гбайт/с
133 МГц x 4 (QDR) x 8 bit = 4,2 Гбайт/с

Но, в отличие от 855GME, чипсет 915GM поддерживает более скоростную память DDR2 - конечно, если эту идею поддержит производитель ноутбука. То же самое касается двухканального режима работы DDR2. В результате мы получаем теоретическое увеличение пропускной способности памяти в 3,3 раза по сравнению с предыдущей моделью чипсета, который поддерживал только одноканальный режим и память DDR333.

Сравнение графических ядер
Чипсет	855GME	915MG
Поддержка DirectX	7.1	9
Поддержка OpenGL	1.3	1.4
Частота ядра	250 МГц200 МГц166 МГц133 МГц	333/320 МГц200 МГц166/160 МГц133 МГц
Число пиксельных конвейеров	1	4
Поддержка дисплеев	Два независимых	Два независимых
Технология видеопамяти	DVMT 2.0	DVMT 3.0
Пропускная способность памяти	2,6 Гбайт/с	8,5 Гбайт/с
Выходы	RGB (QXGA)Через DVOТВ-выход	RGB (QXGA)Через SDVOТВ-выход
Поддержка HDTV	Нет	Да
Макс. разрешение	QXGA 60 Гц2048x1535	QXGA 75 Гц2048x1535

Таким образом, мы должны получить значительное увеличение в 3D-производительности. Разумеется, если производитель использовал все возможности, предоставляемые чипсетом 915GM, как в случае нашего тестового Dell Latitude D610.

Ноутбук Dell Latitude D610 в работе

Корпус и блок питания

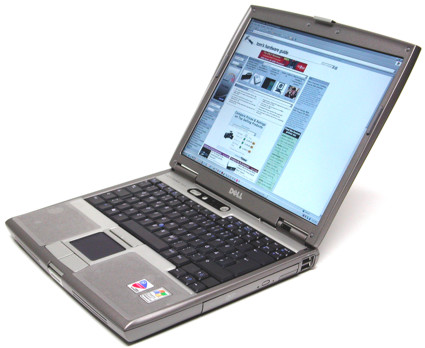

D610 от Dell.

Корпус и дизайн Latitude D610 таковы, что ноутбук выглядит относительно дешёвым и, как бы, худым. Частично это связано с тем, что панель с клавиатурой выполнена из пластика нескольких оттенков серого, от которого некоторые пользователи наверняка будут воротить нос.

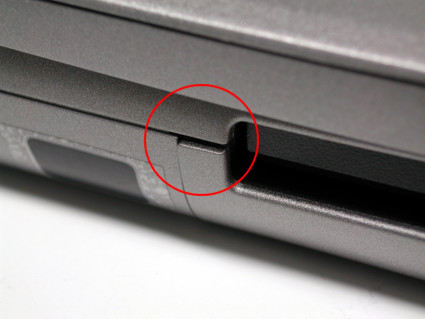

Увеличенная фотография больших щелей ноутбука.

Если вам этого мало, то между дисплеем и основной частью корпуса нашего тестового устройства обнаружились достаточно большие щели. То же самое касается крышки жёсткого диска.

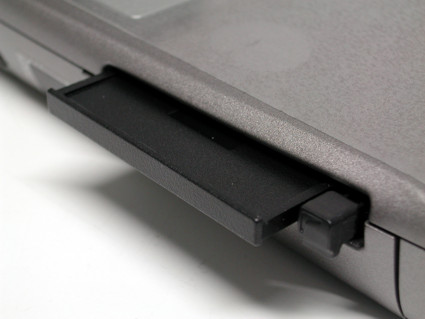

Слот PC card закрыт от пыли заглушкой, которая тоже выглядит дёшево.

Нас удивил шум, который издаёт дисплей ноутбука при его закрытии.

Звуковые волны, издаваемые динамиками, выходят из корпуса через две узкие щели.

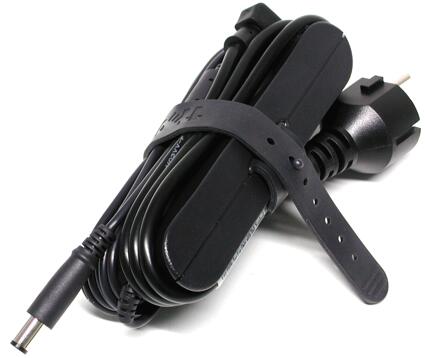

Корпус блока питания разработан таким образом, что кабель можно легко обернуть вокруг него и пристегнуть.

Удачный дизайн блока питания.

Порты

Ноутбук Latitude D610 впечатлил нас большим числом портов и интерфейсов.

Встречаются редко: параллельный и последовательный порты сзади.

На задней панели можно обнаружить даже последовательный и параллельный порты. К сожалению, от пыли они не защищены.

На правой панели находится привод DVD и два из четырёх порта USB.

Кроме того, вы можете входить в систему Windows и/или сеть с помощью смарт-карты. Подобная система обеспечивает надёжную защиту от несанкционированного доступа.

Слева, под слотом PC Card, расположен считыватель смарт-карт. Кроме того, здесь же мы наблюдаем ИК-порт и звуковые разъёмы.

Смарт-карта позволяет также входить на защищённые паролем web-сайты (с помощью дополнительного приложения). В таком случае пароли хранятся на смарт-карте в шифрованном виде. Затем, когда вы открываете web-сайт, карта автоматически обменивается информацией доступа. Вам потребуется дополнительная программа - OtaniumSuite Pro Smart Card Security, которую можно заказать (вместе со смарт-картами) за $50. Доплатив ещё 20 долларов, вы получите версию на основе Public Key Infrastructure (PKI).

Дисплей

Качество сигнала VGA-выхода оказалось очень хорошим. Даже в разрешении 1600x1200 пикселей с частотой 85 Гц, картинка на внешнем ЭЛТ-мониторе была чёткой. Кроме того, вы можете воспроизводить DVD-фильмы на телевизоре, используя разъём S-Video сзади.

Дисплей у нашей тестовой модели имел разрешение 1400x1050 пикселей с максимальной яркостью 140 кд/м?. Яркость может выставляться в BIOS отдельно для режимов работы от сети или от батарей. Так что вам не придётся постоянно её регулировать. Подсветка ЖК-панели в нашей модели оказалась не совсем равномерной - снизу дисплей подсвечивался ярче.

Клавиатура и управление

Latitude D610 оснащён мини-джойстиком и сенсорной панелью (тач-падом), которую нельзя отключить, что может раздражать некоторых пользователей, в частности, тех, кто много набирает на клавиатуре.

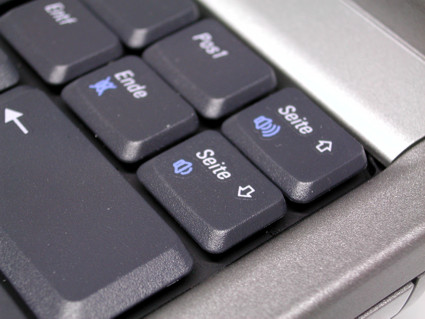

Клавиши позволяют регулировать громкость или заглушить звук вообще.

Даже до клавиши извлечения оптического привода не придётся тянуться - соответствующая операция выполняется с помощью клавиатуры.

Поверхность для отдыха кистей рук правильно подобрана. Клавиатура немного поддаётся во время набора, а ход клавиш относительно небольшой. В то же время, ход "мышиных" клавиш для мини-джойстика слишком велик, к тому же, они недостаточно упругие. Беспроводную сеть и Bluetooth можно выключать только совместно, с помощью одной из клавиш.

Шум во время работы

Хотя вентилятор процессора обычно работает, его уровень шума составляет 33 дБ(А) - вряд ли он будет слышен вообще. Даже при полной загрузке процессора или во время воспроизведения DVD уровень шума не поднимается выше 35 дБ(А). Dell смогла достичь столь низкого шума, позволив процессору работать при достаточно высокой температуре, которая, впрочем, не выходит за допустимые тепловые спецификации. Температура выдуваемого кулером воздуха составила 55°C - относительно горячо на фоне 22°C в помещении.

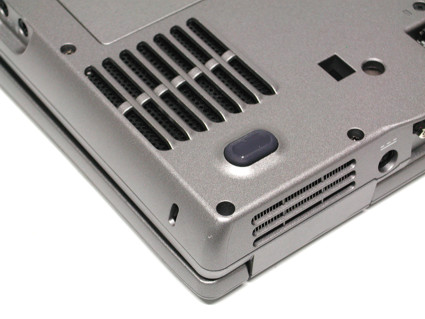

Отверстия для забора воздуха кулера CPU расположены снизу.

Воздух для кулера процессора забирается с помощью отверстий в основании корпуса. То есть, если вы будете работать с ноутбуком на коленях или в кровати, они не смогут эффективно получать воздух. Тогда ноутбук будет нагреваться и сильнее шуметь.

Звук

Dell Latitude D610 использует аудио-чип от SigmaTel, который поддерживает режим энергосбережения чипсета Intel 915M. Но цифровые звуковые входы отсутствуют. Громкость встроенных в переднюю часть динамиков можно считать достаточной, но драйвер не позволяет регулировать высокие и низкие частоты по отдельности. Обидно, так как в ряде случаев таким способом можно существенно улучшить звук.

Тестовые системы и конфигурации

Производитель	Dell	Uniwill	Asus
Тип ноутбука	D610	223II00	V6000V
URL	www.dell.com	www.uniwill.com	www.asus.com.tw
Тип	2 шпинделя / модульный	2 шпинделя / модульный	2 шпинделя / модульный
Габариты (ШxВxД)	32,0 x 3,7 x 26,5 см	29,4 x 4,2 x 23,1 см	33,2 x 2,9 x 27,4 см
Вес (ноутбук + аккумулятор)	2482 г	2102 г	2636 г
Вес (аккумулятор)	318 г	319 г	430 г
Вес (блок питания + кабель)	434 г	405 г	425 г
Суммарный вес	2916 г	2507 г
Аккумулятор	Li-Ion (11,1 В, 4700 мА-ч,52 Вт-ч)	Li-Ion (10,8 В,4000 мА-ч,43,2 Вт-ч)	Li-Ion 8 элементов (14,8 В, 4800 мА-ч, 68 Вт-ч)
Курсорные устройства	Тач-пад и мини-джойстик	Тач-пад	Тач-пад
Дисплей и графический контроллер
Размер дисплея	14"	12,1" широкоэкранный	15,4"
Разрешение дисплея	1400 x 1050	1280 x 800	1400 x 1050
Графический контроллер	Intel Exreme 2 (915GM)	Intel Exreme (855GM)	ATi Mobility Radeon X600 (PCIe)
Частота чипа	Н/Д	Н/Д	405 МГц
Память	64 Мбайт общая	64 Мбайт общая	64 Мбайт
Частота памяти	Н/Д	Н/Д	GDDR500 (250 МГц)
Система
BIOS:	A02 (02/02/2005)	1.06 (11/02/2004)	0101.032 (11/18/2004)
CPU:	Intel Pentium-M 730 1,60 ГГц (Dothan)(кэш L2 2 Мбайт, FSB533)	Intel Pentium-M 725 1,60 ГГц (Dothan)(кэш L2 2 Мбайт, FSB400)	Intel Pentium-M 2,13 ГГц(кэш L2 2 Мбайт, FSB533)
Chipset (северный мост)	Intel 915 GM (Rev. 3)	Intel 855 GM (Rev. A2)	Intel 915PM
Chipset (южный мост)	ICH6-M (82810FBM)	ICH4-M (82801DB)	ICH6M
Память:	2x 512 Мбайт DDR2-400 (двухканальная)Infineon (CL 4,0-4-4-12)	2x 512 Мбайт DDR 333 (одноканальная)Infineon (CL 2,5-3-3-7)	2x 512 Мбайт DDR2-533 (двухканальная)Infineon CL4
Приводы
Жёсткий диск	Toshiba	Toshiba	Hitachi Travelstar 5K100
Модель	MK4026GAX	MK4026GAX	HTS541080G9AT00
Объём	40 Гбайт	40 Гбайт	80 Гбайт
Характеристики	(P-ATA / 5400 об/мин/ 16 Мбайт/ 12 мс)	(P-ATA / 5400 об/мин/ 16 Мбайт/ 12 мс)	(P-ATA / 5400 об/мин/ 8 Мбайт/ 12 мс)
Оптический накопитель	Philips D5263	Lite-On Slimtype COMBO LSC-24082K	Matshita DVD-RAM UJ-812
DVD (DVD/+R/+RW/RAM/+DL):	Неизвестно	8x/-/-/-/-	8x/2x/2x/2x/-
CD (CD/R/RW):	Неизвестно	24x/24x/24x	16x/8x/24x
Дисковод	Нет	Нет	Нет
Отсек для жёсткого диска	2,5", высота 9,5 мм	2,5", высота 9,5 мм	2.5", 9.5 mm height
Считыватель флэш-карт	Нет	Нет	SM/SD/MS
Разъёмы: B=сзади, F=спереди, L=слева, R=справа
PS2 мышь/клавиатура	Нет/нет	Нет/нет	Нет/нет
USB 2.0	2x (B) 2x (R)	2x (L) 1x (R)	4x (R)
IEEE1394/Firewire	Нет	1x (R)	1x малый (L)
Последовательный COM-порт	1x (B)	Нет	Нет
Параллельный LPT-порт	1x (B)	Нет	Нет
Микрофон	Да	Да	Да
ИК-порт	1x (L)	Нет	IrDA 1.1 (L)
Bluetooth	Модуль V1.2	Нет	Модуль V1.2
Выход VGA/DVI	1x (B)/нет	1x (L)/нет	1x (L)/нет
Питание	1x (B)	1x (B)	1x (R)
Слоты PC Card	1x type I (L)	1x type I (R)	1x type II ( L)
LAN (кабель)	Broadcom NetXtreme 57xx 1 Гбит/с	Realtek RTL8139 100 Мбит/с	Marvell Yukon Гбит/с
LAN (беспроводная)	Intel Wireless Pro 2200BG	Intel Wireless Pro 2200BG	Intel Wireless Pro 2200BG
Аудио	Микрофон (L), наушники (L)Sigmatel STAC 975X AC97	Микрофон (R), наушники (R)Vinyl AC97	Микрофон (R), наушники (R)Realtek
Модем	1x (B)AC97 SoftV92 Data Fax Modemсо SmartCP	1x (R)AC97 SoftV92 Data Fax Modemсо SmartCP	1x (R)AC97 SoftV92 Data Fax Modemсо SmartCP
Программное обеспечение: Windows XP Pro

Процессоры Intel (Socket 775)
FSB400 (одноканальная DDR333)	Pentium M 725 (1600 МГц 32+32 кбайт/2048 кбайт)
FSB533 (двухканальная DDRII-533)	Pentium M 730 (1600 МГц 32+32 кбайт/2048 кбайт)
Память
DDR2-400 (двухканальная)	2 x 512 Мбайт - DDR2-533 (333 МГц)Infineon HYS64T64020GDL-3.7-APC2-4300S-444-11
DDR333 (одноканальная)	2 x 512 Мбайт - DDR400Infineon HYS64D64020GBDL-5-BPC3200S-3033-0-Z
Ноутбуки
Intel 915GM	Dell D610 (Bios: A02)
Intel 855GM	Uniwill 223II0 (Bios: 1.06)
Программное обеспечение
Графика Intel 855GM/915GM	V 14.11 (3/16/2005)
Чипсет Intel 855GM/915GM	V 6.3.0.1007 (12/16/2004)
Драйвер LAN (Dell 610):	V 7.86.0.0
Драйвер LAN (223II00):	Windows Realtek Default
DirectX	Версия: 9.0c (4.09.0000.0904)
ОС	Windows XP, Build 2600 SP2

Тесты и настройки

Синтетические
PCMark 2004 Pro	Version: 1.2.0CPU and Memory Tests
SiSoftware Sandra 2004	Version 2004.10.9.89CPU Test = MultiMedia / CPU ArithmeticMemory Test = Bandwidth Benchmark
Wstream	Version: 5100 Operations with 25 MB file
Тесты и настройкиOpenGL
Quake III Team Arena	Version 1.321024x768 - 32 bitTimedemo1 / demo thg3"custom timedemo"Graphics detail = High Quality
Doom III	Version: 1.0.12621024x768 - 32 bitVideo Quality = High Quality
DirectX 8
Unreal Tournament 2004	Version: 32041280 x 1024 / 32 bit / Audio = off1024 x 768 / 32 bit / Audio = offTHG8-assault-single
DirectX 9
3DMark03	Version 3.4.01024 x 786 - 32 bitGraphics and CPU Default Benchmark
FarCry	Version 1.1 Build 12561280 x 1024 - 32 bit1024 x 768 - 32 bitqualtity options = low
3DMark05	Version 1.01024 x 786 - 32 bitGraphics and CPU Default Benchmark

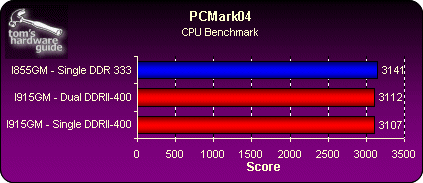

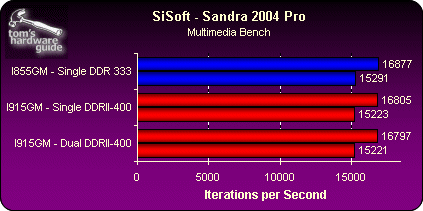

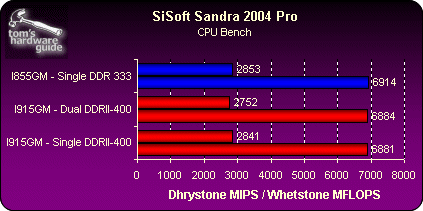

Синтетические тесты

Синтетические тесты, продолжение

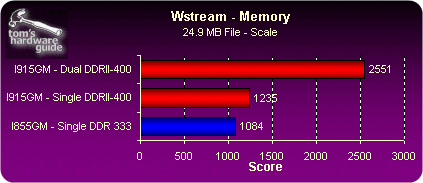

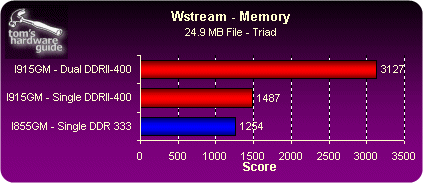

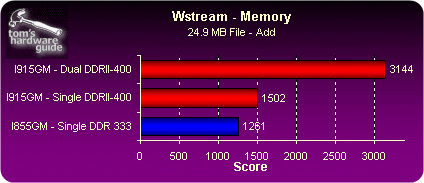

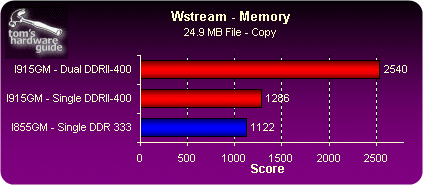

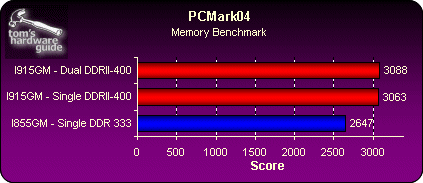

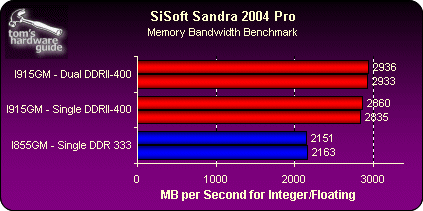

В "чистом" тесте пропускной способности памяти Wstream можно заметить скоростное преимущество двух каналов памяти 915GM (по сравнению с одноканальным режимом). Увеличение скорости 915GM в одноканальном режиме по сравнению с 955GME, по всей видимости, связано с более высокой тактовой частотой: в лучшем случае мы получаем 15% рост производительности памяти.

Open GL

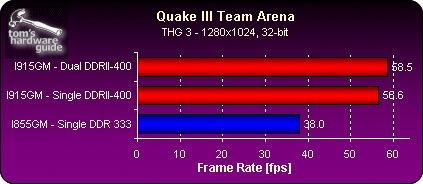

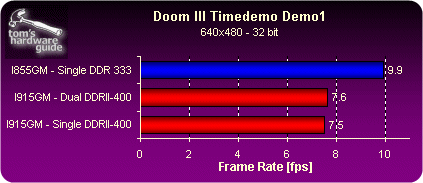

Старые игры OpenGL типа Quake3 Team Arena работают на 915GM, примерно, на 50 процентов быстрее. В то же время, в современные игры наподобие Doom 3 вы вряд ли сможете играть на новом чипсете, даже при низком разрешении.

DirectX 8

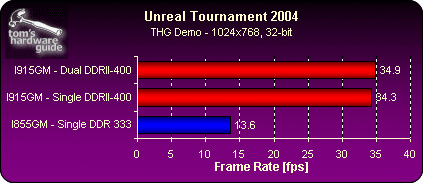

Старые игры DirectX8 типа UT2004 работают на новой платформе, примерно, в два с половиной раза быстрее, чем на первом поколении Centrino.

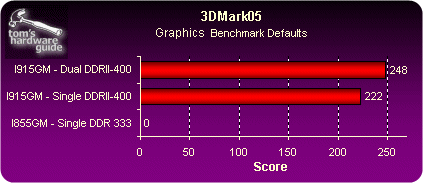

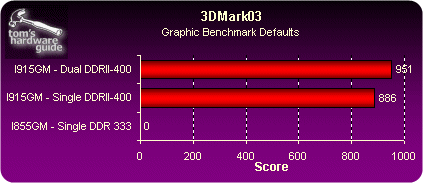

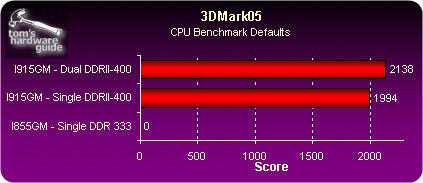

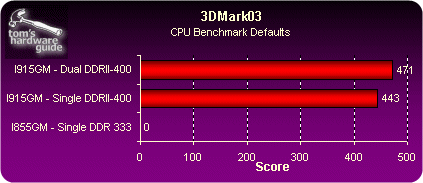

DirectX 9

DirectX 9, продолжение

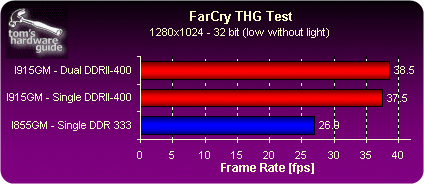

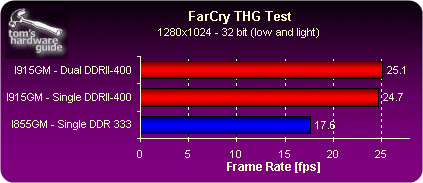

Хотя GMA900 в 915GM и поддерживает DirectX 9, в Farcry можно играть только на низком разрешении и с отключённым фонариком.

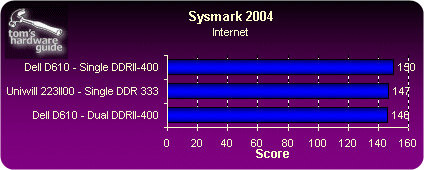

Системная производительность

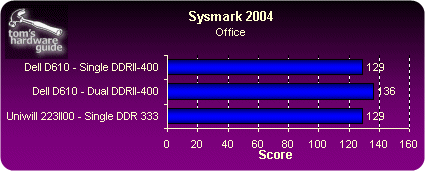

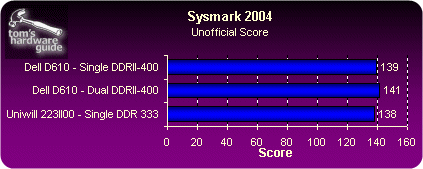

Более высокая частота FSB процессора и памяти DDR2 в двухканальном режиме приводят лишь к небольшому росту производительности D610. Он даже не выходит за пределы погрешности измерений.

Заключение

Как показывают наши тесты ноутбука Dell Latitude D610, встроенное графическое ядро 900GMA чипсета 915GM даёт намного лучшую 3D-производительность, чем у предшественника 855GME. Однако в игры Doom 3 и FarCry вы вряд ли сможете играть с разрешением, превышающим VGA. В то же время, на ноутбуке вполне можно играть в старый 3D-шутер Quake 3 Arena, HL2 и стратегические игры типа Settlers, несмотря на ограничения встроенной графики. Как показывают предыдущие измерения, ядро GMA900 действительно DX9-совместимо, но по 3D-производительности оно намного проигрывает раздельным решениям от ATi и nVidia.

Существенно более высокая пропускная способность памяти 915GM - целых 8,5 Гбайт/с в двухканальном режиме - даёт преимущество только в синтетических тестах. На практике вы не получите сколько-нибудь заметного влияния на производительность, так как пропускная способность шины процессора составляет 4,2 Гбайт/с. То есть, по крайней мере в теории, для наполнения процессора данными достаточно пропускной способности одного канала. Что касается совместимости с памятью, то у 915GM есть немалые преимущества. В отличие от предшествующих модулей DDR, у SO DIMM DDR2 используется фазирование на кристалле (on-die time phasing), то есть вероятность того, что модуль откажется работать в вашей системе, здесь ниже.

Если вы уже используете ноутбук на предшественнике 915GM, то есть на чипсете 855GME, и запускаете на нём, в основном, только офисные приложения, то вряд ли вам стоит задумываться о переходе на новую систему. С другой стороны, если вы покупаете новый ноутбук и сможете довольствоваться встроенной графикой, модель на 915GM станет неплохим выбором. Чипсет на сегодня обеспечивает наилучший компромисс между производительностью и ценой.

В целом, ноутбук Dell Latitude D610 за $1500 можно назвать хорошей покупкой. Вы получаете последние технологии по весьма разумной цене. Вряд ли стоит удивляться тем, что D610 не даёт все функции, которыми обладает Sonoma. Мы имеем в виду HD Audio, Expresscard и SATA. Компания Dell ориентируется, в первую очередь, на требования рынка, чтобы сохранять цену на конкурентоспособном уровне.

(по материалам журнала "Tom`s Hardware Guide")

Автор: Дмитрий Чеканов

Дата публикации: 13.05.2005 г.
